24芯OPGW光缆，光纤复合地线光缆

来源：本站原创　日期：2014年02月25日　查看：次

OPGW光缆: Optical Fiber Composite Overhead Ground Wire（也称光纤复合架空地线）。把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，一般称作OPGW光缆。

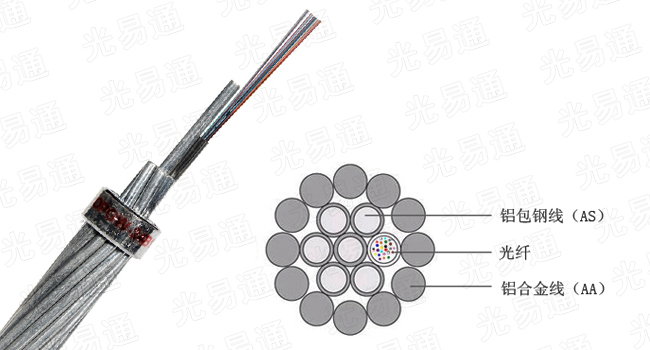

24芯OPGW光缆产品图片：

OPGW 光缆结构: 一般采用铝管型、铝骨架型和（不锈）钢管型结构，24芯OPGW 光缆的结构是将24根250μm光纤套入由不锈钢制成的套管中，套管周围绕铝包钢线（AS 线），外层包裹铝合金线（AA 线）层绞成缆。

OPGW光缆产品特性：
. 采用先进的不锈钢管生产技术，管内充满阻水化合物，可以有效的保护光纤；
. 结构紧凑性好，高抗拉强度；
. 短路电流对电网和通信网间的相互干扰小；
. 光纤余长和缆芯绞合节距保证OPGW光缆最大运行张力时不受力；
. 与常用地线规格相近，架设非常方便可直接替换原有地线。

OPGW光缆部分芯数参数对照表：

光缆芯数	光缆直径（mm）	光缆重量（kg/km）	光缆截面积（mm2）	额定抗张强度（kN）	短路电流容量（kA2s）	直流电阻（Ω/km）	拉重比（km）	最小弯曲半径：（mm）
光缆芯数	光缆直径（mm）	光缆重量（kg/km）	光缆截面积（mm2）	额定抗张强度（kN）	短路电流容量（kA2s）	直流电阻（Ω/km）	拉重比（km）	运行	敷设
12	8.1	250	35	45.2	8.9	2.433	23.1	129	234
12	9.6	348	50	62.8	12.7	1.782	18.4	144	240
12	10.2	372	55	65.7	23.8	1.395	18.0	153	255
16	9.7	358	50	64.8	18.3	1.728	18.5	146	243
16	11.4	346	70	44.0	57.7	0.642	13.0	171	285
16	12.2	398	80	51.2	78.2	0.552	13.1	184	307
16	12.5	368	90	58.2	72.7	0.473	13.3	185	309
24	9.6	348	50	62.8	12.7	1.782	18.4	144	240
24	13.2	662	100	124.2	54.0	0.884	19.1	198	264
36	9.6	338	50	59.0	12.2	1.782	18.3	148	245
36	10.2	356	55	67.8	17.9	1.072	16.1	162	271
48 … …	10.8 … …	396 … …	60 … …	62.7 … …	23.8 … …	1.068 … …	17.2 … …	164 … …	273 … …

湖南光联保持对以上参数的修改权，更多参数请拨打：0731-89722718

更多OPGW光缆产品，欢迎咨询
