48芯OPGW光缆，opgw电力光缆

来源：本站原创　日期：2014年04月16日　查看：次

OPGW光缆: （Optical Fiber Composite Overhead Ground Wire，也称光纤复合架空地线）结构一般采用铝管型、铝骨架型和（不锈）钢管型结构，48芯OPGW 光缆的结构是将48根250μm光纤套入由不锈钢制成的套管中，套管周围绕铝包钢线（AS 线），外层包裹铝合金线（AA 线）层绞成缆。

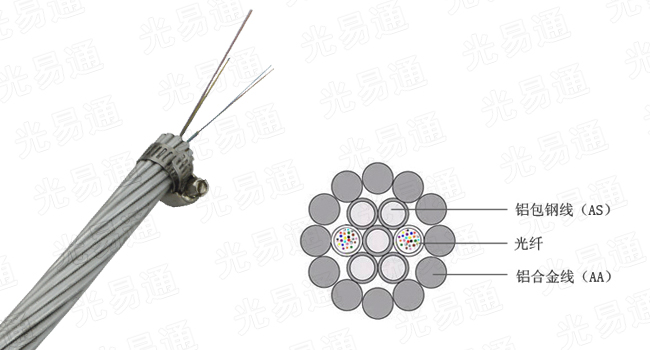

48芯OPGW光缆产品图片：

OPGW光缆产品特性：
.兼具地线与通信光缆的双重功能，免去了重复架设与维护的巨大费用；
.安装在电力架空线杆塔顶部，无需考虑最佳挂点与电腐蚀等因素；
.老线路改造过程中，光缆的外径、拉力单重比另一根地线能好地匹配；
.传输容量大，通信质量高、可靠性好；
.具有优越的机械及电气性能；
.安全性能好，使用寿命长，不易遭到破坏性枪击。

结构特点：
.缆径小，重量轻，对塔的附加载荷低；
.不锈钢管径大于铝包钢线及铝合金线；
.不锈钢光纤单元位于绞层中心部位，受到的保护稍好；
.在最小的钢管内获取最大的光纤余长（一次）；
.单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差；
.运行温度：－40℃~+80℃。

OPGW光缆部分芯数参数对照表：

光缆芯数	光缆直径（mm）	光缆重量（kg/km）	光缆截面积（mm2）	额定抗张强度（kN）	短路电流容量（kA2s）	直流电阻（Ω/km）	拉重比（km）	最小弯曲半径：（mm）
光缆芯数	光缆直径（mm）	光缆重量（kg/km）	光缆截面积（mm2）	额定抗张强度（kN）	短路电流容量（kA2s）	直流电阻（Ω/km）	拉重比（km）	运行	敷设
12	8.1	250	35	45.2	8.9	2.433	23.1	129	234
12	9.6	348	50	62.8	12.7	1.782	18.4	144	240
12	10.2	372	55	65.7	23.8	1.395	18.0	153	255
16	9.7	358	50	64.8	18.3	1.728	18.5	146	243
16	11.4	346	70	44.0	57.7	0.642	13.0	171	285
16	12.2	398	80	51.2	78.2	0.552	13.1	184	307
16	12.5	368	90	58.2	72.7	0.473	13.3	185	309
24	9.6	348	50	62.8	12.7	1.782	18.4	144	240
24	13.2	662	100	124.2	54.0	0.884	19.1	198	264
36	9.6	338	50	59.0	12.2	1.782	18.3	148	245
36	10.2	356	55	67.8	17.9	1.072	16.1	162	271
48 … …	10.8 … …	396 … …	60 … …	62.7 … …	23.8 … …	1.068 … …	17.2 … …	164 … …	273 … …

湖南光联保持对以上参数的修改权，更多参数请拨打：0731-89722718

更多OPGW光缆产品，欢迎咨询
公司电话：0731-89722718 公司传真：0731-89722708
业务电话：13739098636 公司网址：www.gl268.net
